Calibration du swr meter

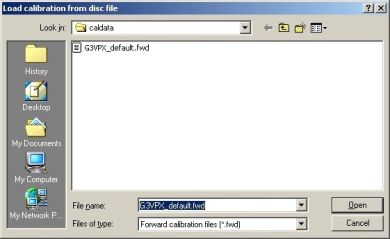

Charger (OPEN FROM FILE) le fichier de paramêtres par defaut qui se trouve dans Hobcat:
G3VPX_default.fwd
Maintenant que tout est raccordé, on raccordera un keyer sur le combo, un wattmetre et une charge fictive.
C'est partie on TUNE....ca grimpe à 140W, bon l'ampli fonctionne on va pouvoir maintenant calibrer le swrmeter fraichement integré dans le combo.

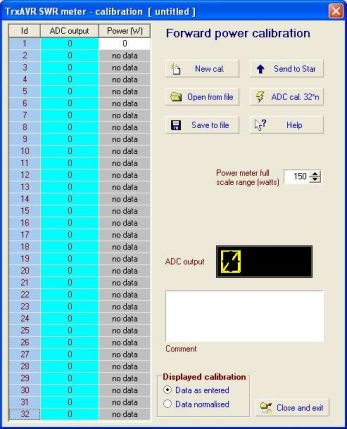

On lance HUBCAT, puis MENU/SETUP/ETALONNAGE SWR/FORWARD, vous devriez tomber sur sur écran:

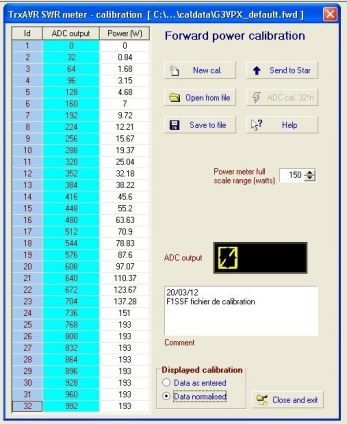

Apres le chargement , et apres avoir cliqué sur ADC cal 32 qui permet de linéariser sur 32 points, vous devriez obtenir cet écran.
(désolé, je ne rentrerai pas trop dans le detail, c'est lié au ADC 'analogique digital converter, et sa resolution, je n'ai pas approfondi plus que ça)
On fini en faisant SEND TO START pour passer les parametres à TRXAVR.
