SUITE.......Je developperai cette partie au fil de mes besoins, mais nous allons renter tres vite dans le vide du sujet, par la mesure d'un filtre 10M04D, qui en a été en faite mon premier besoin. Raccordement du filtre sur le VNA, une entrée du filtre sur le DUT, et la sortie sur le detecteur 2
Les mesures.....

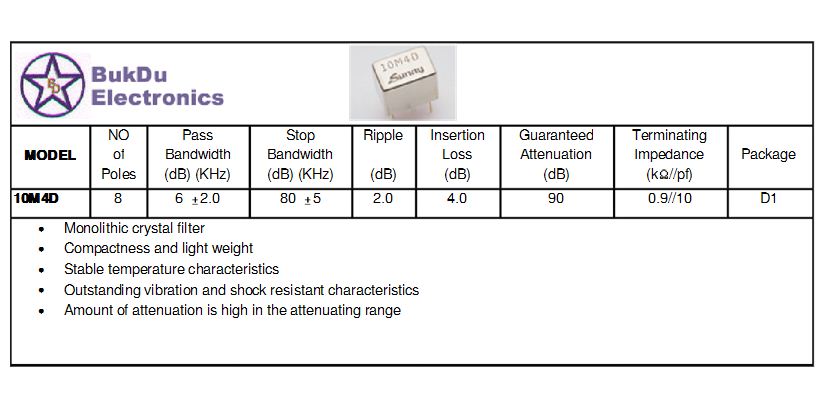

Datasheet 10M4DSPoint important, le VNA je le rappelle, va permettre de faire des mesures complexes, qui seront carracterisées par ce que l'on appelle, les paramêtres S (S comme Scattering) , c'est donc ces parametres S que vous retrouverez pour chaque detecteur du VNA. ( ci dessous, les quelques parametres S que l'on utilise souvent pour nos essais ).. * s11: réflexion sur l'accès 1 (ROS) * s21: transmission de 1 vers 2 (entrée vers sortie- donne un gain ou une attenuation en dB) * s12: transmission de 2 vers 1 (sortie vers entrée- donne un gain ou une attenuation en dB) * s22: réflexion sur l'accès 2 On va mettre maintenant le VNA dans les conditions de mesure d'un filtre de 6Khz, qu'on connait centré sur 10.695Mhz, qui présente une certaine bande passante, et une certaine attenuation!! Pour cela, on va choisir dans la boite deroulante, le mode de fonctionnement START/STOP, et on renseignera dans les CHAMP prévus à cet effet une fourchette de balayage que je fixe volontairement à : START >> 10.675 STOP >> 10.715 (je passe volontairement sous silence l'impedance, puis je vais choisir le mode S-Parameter, puis je vais demander au detecteur de me donner le parametre S21. Aller feu !! on clic sur START SCAN pour lancer le balayage.
Maintenant, je vais chercher la datasheet du filtre pour savoir ou je mets les pieds..., il s'agit d'un filtre de bande etroite centré sur 10.695 Mhz , d'impedance d'entrée sortie 900 Ohms.
