Il y a bien longtemps que le fer à souder n'avait pas repris du service. Grace à une équipe d'amis oms , F1CHM et F6ITU pour ne pas les citer, j'ai decidé de m'attaquer à un autre chantier de grandes ampleurs, un analyseur de spectre qui répond au doux nom de SCOTTY (son concepteur)
Je ne vais pas m'étendre sur les presentations, pour cela je vous renvoie sur l'excellent site ELECTROLAB et blog de F6ITU, dont vous trouverez les liens ci dessous..
Dans ELECTROLAB (menu Projets), la réalisation du SCOTTY, jusqu'aux procédures de reglages, y est extremement bien detaillé, bravo pour ce tres gros travail.
Les pages qui suivront, auront simplement pour but de tracer en live, ma propore experience une fois de plus.
C'est un projet qui s'inscrit sur du long terme en ce qui concerne . Debut:19/11/13 Fin: ..........
.

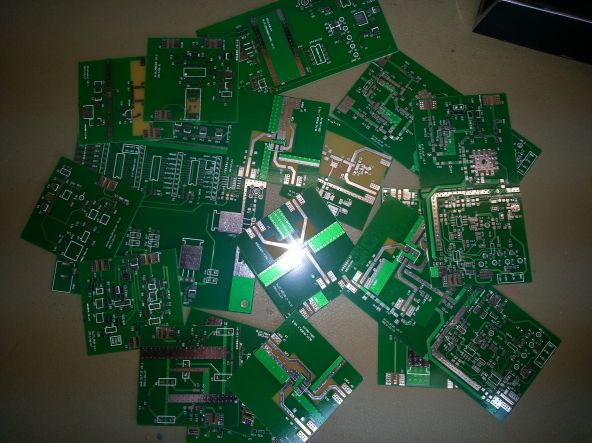

Ca y est les circuits imprimés sont arrivés. Appro des cips réalisé directement aupres du concepteur notre ami Yanjung - BG6KHC., Om fort sympathique et serieux. Il peut aussi vous fournir les boitiers alu avec faces avants, et visserie.
.
Spectrum Analyzer, with these specifications:
3 band ranges: 0-1 GHz, 1-2 GHz, and 2-3 GHz (or higher using harmonic mixing)
Frequency Resolution: less than 3 Hz
Instantainous Dynamic range: greater than 100 dB.
Sensitivity: -20 dBm to -120 dBm
Resolution Bandwidth: Optional, with Resolution Bandwidth filter selection.
When not used as an SA, the Basic MSA can provide these other Functions:
Logging Voltmeter (future development with A to D Converter)
Frequency Sources:
Fixed, 64 MHz Clock Source, 50 ohm, square (Master Oscillator)
Variable, 1-1.5 GHz, 50 ohm, sine. Selectable in steps. (PLO 2)
Variable, 1-2 GHz, 50 ohm, sine, <3 Hz resolution. (PLO 1)
Variable, 0-1 GHz, 50 ohm, sine, <3 Hz resolution. (PLO 1 - PLO 2)
Variable, 2-3 GHz, 50 ohm, sine, <3 Hz resolution. (PLO 1 + PLO 2)
CW or Swept DDS Signal Generator, 0-32 MHz, 50 ohm, sine, 0.014 Hz resolution. (DDS 1)
MSA with Tracking Generator, MSA/TG, Build Level 2:
This is the addition of 3 modules to add a Tracking Generator to the Basic MSA.
Spectrum Analyzer with Signal Generator
Spectrum Analyzer with Tracking Generator
Normal Tracking Generator, or
Offset Tracking Generator, or
Reversed Tracking Generator, with or without offset
The MSA/TG has the same Functions as the Basic MSA plus the Functions:
Scalar Network Analyzer
Crystal Analyzer, a Crystal Tester. Also, see VNA Operating Guide for the MSA, section, Crystal Analysis Function, VNA or SNA Transmission Mode, by Sam Wetterlin
Additional Frequency Sources:
Variable, 1-2 GHz, 50 ohm, sine, <3 Hz resolution. (PLO 3)
CW or Swept DDS Signal Generator, 0-32 MHz, 50 ohm, sine, 0.014 Hz resolution. (DDS 3)
VNA, Vector Network Analyzer, MSA/TG/VNA, Build Level 3:
This is the addition of 2 modules to the MSA/TG to create a Phase Measurement System.
Vector Network Analyzer, Transmission
Vector Network Analyzer, Reflection
The VNA has the same Functions as the Basic MSA and MSA/TG, plus the Functions:
Filter Analyzer
RLC Analysis, Circuit conversion
Component Meter, for measuring resistors, capacitors, inductors.
Coax Tester, a Transmission Line Analyzer
Antenna Analyzer
Un petit mot sur les caracteristiques de notre jouet.
Analyseur de spectre
