La réalisation reste simple. Dans les nouveaux kit de Henk, le transformateur du final est livré assemblé, pas de soucis pour trouver les tubes au bon diametre (j'ai donné).
Pas besoin d'isoler les transistors, une simple plaque d'aluminium de 3mm suffit pour dissiper.
Henk a réalisé une galerie photos pour vous aider dans le cablage.

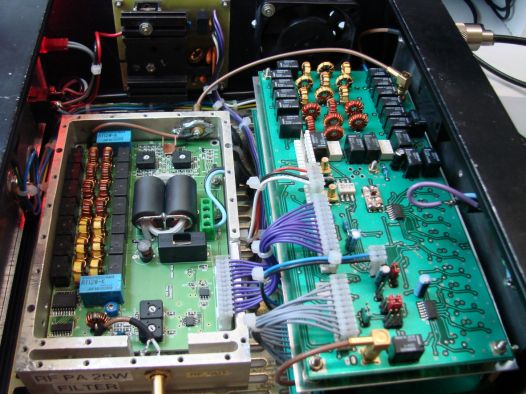

Raccorder le PA à la carte RFE à l'aide du BUS pilote. En violet sur la photo ci dessous.
Pour les reglages: mettre un ampéremetre dans l'alim du PA, une charge fictive sur la sortie, et NE PAS BRANCHER L'EXCITATION. Mettre les pots de BIAS à zéro.
Passer en TUNE avec powsersdr, regler le premier bias à 500mA, puis 500mA pour le second, soit 1 A sera affiché sur votre ampéremetre. Si vous decidiez de regler les bias le PA non raccordé au RFE, sachez que les relais du PA vont se mettrent a vibrer, simplement parce qu'il manque des resisances de pull-up a l'entrée du decodeur d'adresse, je donnerai cette info à Henk. On peut toutefois s'en affranchir en mettant les entrées de données à la masse le temps du reglage.
Lorsque tout est ok, vous pouvez alors brancher l'excitation, mettre un WATTMETRE externe, garder la charge fictive, penser à mettre le DRIVE à zéro, enclencher un TUNE.
Monter progressivement le DRIVE, votre wattmetre doit monté d'une maniére linéaire.
