Transposition à 11Khz sur les deux voies (merci Christian F6ECI pour le fichier USER.)
On visualise ici les deux fameux signaux I et Q qui rentrent dans la carte son. Ils bien sur aussi en quadrature (90°)., et symétrique en amplitude.
Une variation de +/- 3Khz ne doit pas faire varier le dephasage et l'amplitude.

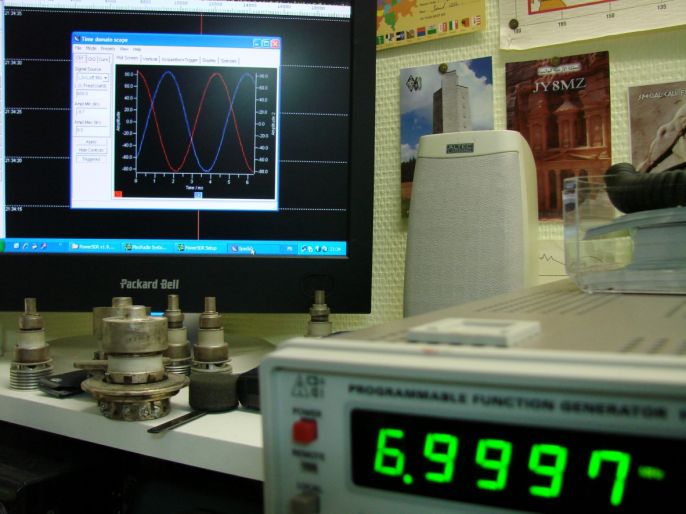

Positionner le power SDR sur 7Mhz , puis injection d'un signal sinus décalé à 6.9997Mhz, pour éviter le battement nul, et recupérer un battement à 3000Hz.

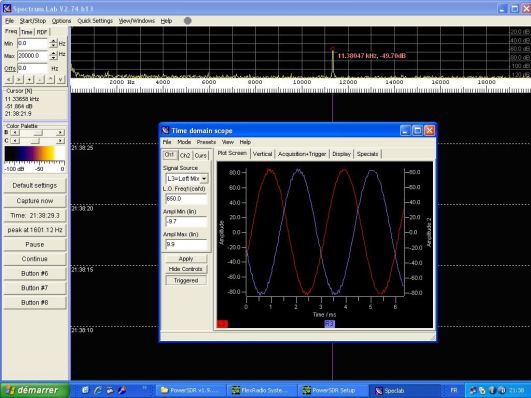

Pour visualiser cela, utilisation de la fonction TIME DOMAINE SCOPE du SPECTRUMLAB, ainsi que le fichier de configuration.
