Mon premier TX/RX I-Q
Dans la série des pièges à éviter, ne pas oublier les deux fils qui vont gérer la commutation des diodes PIN en TX/RX
Attention à l'achat des relais, ils existent en version polarisée, prenez la bonne, sinon, il vous faudra couper les pistes arrivant sur les bobines pour les croiser....et chercher la panne.....
Une petite modification filaire a dû être apportée pour résoudre un problème de communication PTT par le port RS232.

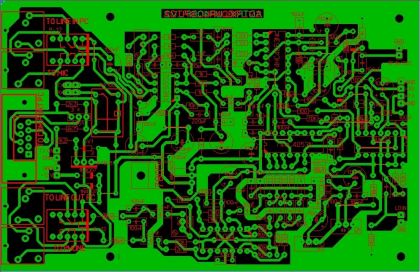

Ce transceiver SDR est tiré d'une réalisation de YU1LM. Il s'agit de la version 3 de l'ADRX1. Par contre le circuit imprimé et le schéma, ne sont pas ceux d'origine, j'ai utilisé ceux de UR4QBP, qui présentent l'avantage, de gérer de manière simple la partie commutation au niveau de la carte son.
L'approvisionnement des composants ne présente pas de problèmes particuliers, vous trouverez ces derniers chez tous les bons marchants connus en France, n'oubliez pas les différents straps sous les CI, il y a en a pas mal, nous sommes sur un circuit en simple face, ce qui en fait un circuit simple à graver pour l'amateur.
