Voici ci dessous ce que ca donne.
Informations:
Peter suggére aussi un filtre ITT présentant les mêmes caracteristiques, mais centré sur 10.700Mhz.
Je ne suis pas parvenu à en trouvé, mais vous devez vous souvenir, que pour sortir la seconde FI à 15Khz, il faudra choisir le quartz de l'OL en fonction de la frequence centrale du filtre.
Filtre 10.695 >>> quartz 10.710Mhz
Filtre 10.700 >>> quartz 10.715Mhz
Ces quartz n'étant pas standards, vous devrez passer chez le tailleur de pierre....
(voir annonceurs)
Resonnace // 30pf

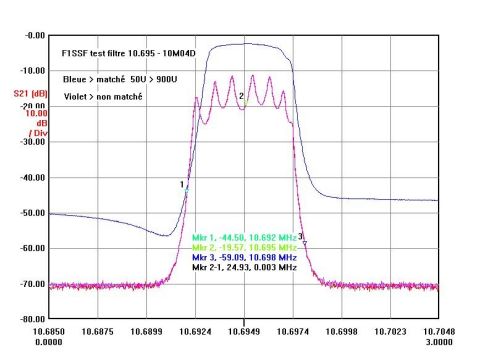

Et voici ce que ca donne lorsqu'on est pas adapté en impedance..
Un plateau comme des montagnes russe, une atténuation fluctuante et trés suppérieure à celle du filtre adapté.
Tout cela pour montrer l'importance du respect des caracteristiques du filtre.
