Une fois cela réalisé, mise sous tension de la carte, verification des alimentations:
-- 5V sur IC2
-- 5V sur IC3 ( ce dernier devra être monté sur radiateur, il alimente le LCD, et chauffe beaucoup)

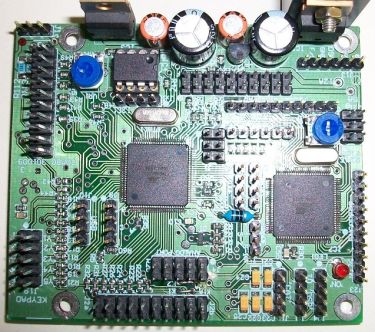

Lorque que tout est ok, c'est partie pour le reste, le MAX232, le FT245RL et les deux Atmega.
Je ne reviens pas sur la methode et les precautions, vous êtes rodés maintenant.

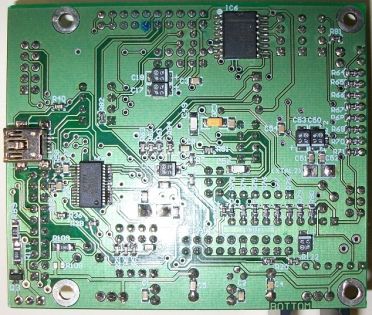

Aller, c'est parti pour le passif, capa, resistances en 0603 (c'est pas gros !) .......ect....
Ne pas oublier les deux petits straps K1 et K2 , sinon ils seront difficiles à mettre plus tard (acces)
Les chimiques, les deux regulateurs, prise USB.........
Les liaison en violet sont a réaliser entre le Combo et le TrxAVR-B.
Pour faire simple, vous devez avoir au minimum:
-- la liaison RS232 de combo à J11 du TrxAVR (c'est le cable blanc avec la prise )
-- le cable plat 20 points entre le J22 du combo et J2A /J2B du TrxAVR
-- le cable plat 20 points entre le J33 du combo et J3A/J3B du TrxAVR
-- un HP sur le combo
-- un cordon USB du TrxAVR vers votre PC
-- un écran LCD. Pour ce dernier nous allons y consacrer une page spéciale, ci apprés.
Pour finir, n'oubliez pas de mettre sur son support l'EEPROM 24LC512 . ( une 24LC1024 convient également).
A ce stade, nous allons pouvoir raccorder le TRXAVR-B au Picastar, suivant le schémas ci dessus.
