COMMENCONS LES REGLAGES:
Tout d'abord, nous allons regler les courants de repos des darlington servant de compensation thermique aux quartz (TCXO). Pour ce faire, il suffira d'ajuster les pots RV301 et RV606 pour obtenir precisement 100mV aux bornes des resistances de 18ohms. Cette tension permettra un debit tel, que la temperature sera stabilisée autour de 33°C.
MESURE DE LA FREQUENCE DU BUTLER

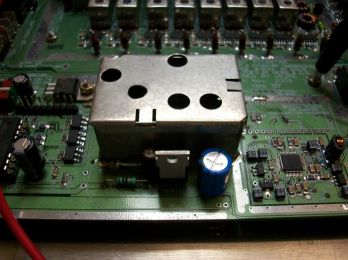

Ce dernier doit être blindé, et les reglages seront réalisés capot fermé.
Attente 10 minutes que l'ensemble soit thermiquement stabilisé, utiliser un frequencemetre proffesionnel ou le votre s'il est suffisement precis, mesurer donc cette derniére sur C306.
Ci contre exemple de la frequence mesurée.
Cette frequence doit être stable et verrouillée sur 4 digits apres la virgule, ( 10,7150)
Au besoin retoucher VC2A
Mars 2012 >> passage de l'OL sur 10.7100
MESURE DE LA FREQUENCE DU SECOND OL
Attente 10 minutes que l'ensemble soit thermiquement stabilisé, utiliser un frequencemetre proffesionnel ou le votre s'il est suffisement precis, mesurer donc cette derniére sur C1X
Cette frequence doit être stable et verrouillée sur 4 digits apres la virgule, sinon, votre butler "ne verrouille" pas, et aura du swing. La valeur autour de l'harmonique 5 n'est pas critique, l'important c'est qu'elle soit stable.
La calibration compensera les différences.

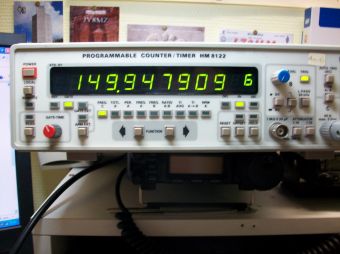

La mienne se situe autour de 149,9479XXMhz, cela dépend du quartz utilisé (30 Mhz en ce qui me concerne).
Je me tiens tres legerement en dessous de 150.0000 Mhz (OV5), cela permet un accrochage plus facile du butler.me semble t il.
