Nous voici donc en situation de mesurer les parametres minimum suivants :
-- perte d'insertion
-- bande passante
-- rejection à -60dB
-- chaque filtre sera donc degrossit de cet façon, et seront réajuster pile poil une fois sur la carte du combostart.
Cette demarche est interressante, elle permet de bien comprendre par experimentation les influences de tel ou tel eléments.
Aprés avoir mis au point les filtres sur carte de test, voici donc le moment de les monter sur le conbostar, et de les re ajuster.

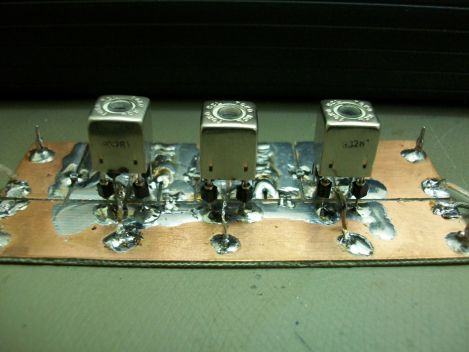

Chaque transfo est monté sur des contacts (morceau de support de circuit intégré), permettant de les demonter et remonter à loisir. Des tresse de masse souple permettent de mettre les blindage à la masse, et le morceau de circuit imprimé est decoupé avec des rainures ce qui permettra de souder des capas cms ou tradi à volonté.
Je decide ici de changer de stratégie, et de rentrer vraiment dans une phase de mise au point des filtres individuelle sur une platine d'experimentation, afin d'éviter de trop souder et dessouder les TFO et les capas sur le circuit imprimé du combo, car au bout d'un moment, les pastilles finissent par ne pas aimer !.

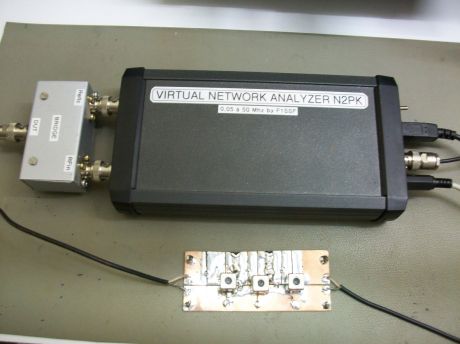

Ci contre, le raccordement du VNA à l'entrée et sortie du filtre.
J'utilise ici un fichier de calibration OLS pour le VNA, qui prend en compte les cables, pour être le plus precis possible.
