Réalisation du transfo T1
Bobiner 10 spires Bi-Filaire en 0,5mm²
sur un tore FT50-43, repérer les fils , puis coupler en serie les enroulements.
Intégration dans le Combostar en sortie du LPF.
La PL sortie antenne est directement soudée sur la carte.
On raccordera le +12V et le connecteur REF/FWD/GND/PEAK sur J4 de TRXAVR.
Le borne PEAK sera commandée par un inter en FAV, par une cde 12V.

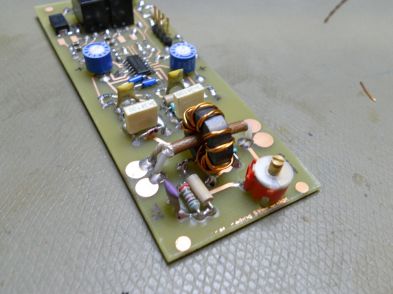

Le transfo est maintenant soudé sur la carte, on prendra soin de le faire traverser par un morceau de coaxial, dont seulement la masse côté TX sera raccordée conformement au schémas.
