Ici la liste de tous les composants qui entre dans la fabrication du quad, ainsi que ma radio:
La structure est composée d'epoxy 12/10, et les bras sont en aluminium creux 10x12.

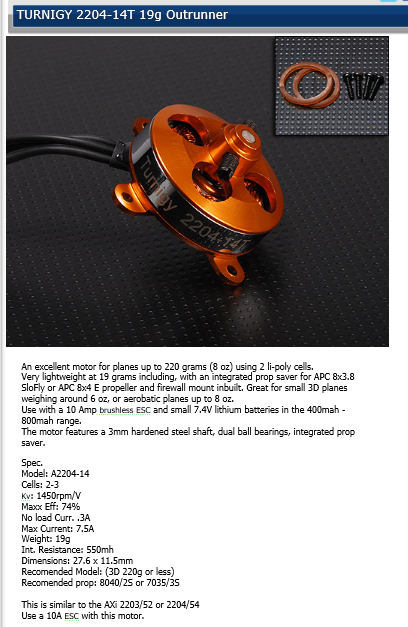

Les moteurs sont des TURNIGY 2204-14T avec systeme ProSaver ( ejection d'helice en cas de crash)

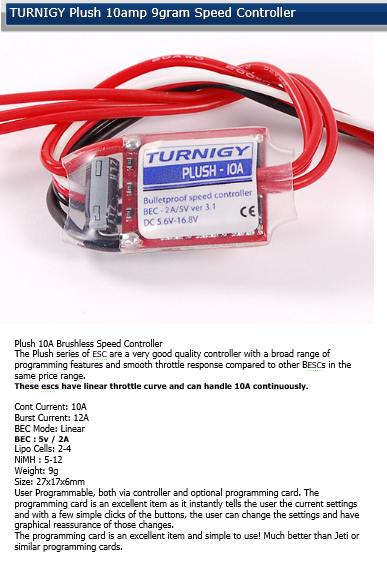

Les ESC (variateurs electectriques) ils sont au monbre de 4, ce sont TURNIGY PLUSH-10A avec BEC ( Bec, c'est une option d'alimentationpar le port de la radio commande, qui permet d'alimenter toute l'electronique embarquée, en convertissant la tension fournie par la batterie principale)

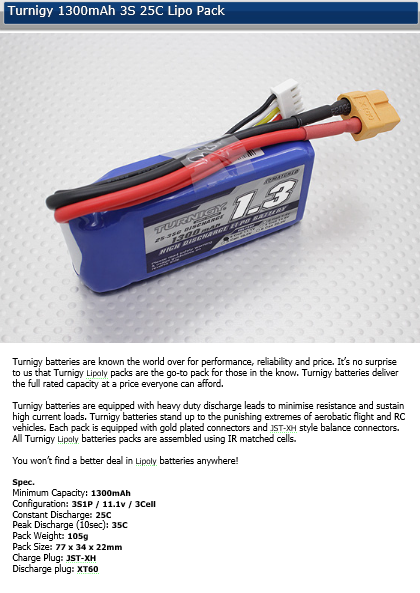

La batterie, ici une LIPO 3S1P de 11.1V de 1300mA.
Le controleur de vol, appellé aussi FC (Fly Controler) est une base open source qui s'appelle MULTIWII, et plus précisement il s'agit de la carte MEGA 3.21, aussi appellée PRO EZ3. Il y en a beaucoup d'autres, mais je vous avoue qu'il n'est pas simple de s'y retrouver dans toute cette jungle de FC.....
Le GPS, il s'agit d'une carte preconfigurée pour le Multiwii. Il s'agit d'un module Ublox M8N.

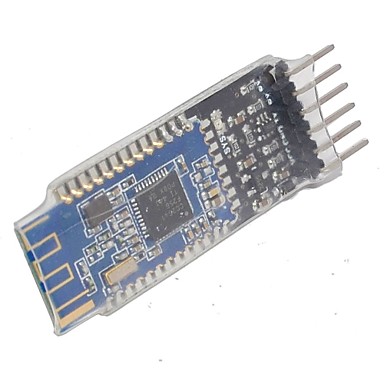

Le module Bluetooth, permettra de regler les différents parametres à l'exterieur avec son telephone ou sa tablette, sans avoir à trainer le PC portable sur le terrain. Attention si vous utilisez un IPHONE ou IPAD, il faut imperativement du BT4.0, j'ai donné.....
La radio, éméteur et recepteur, sont de la marque FlySky.

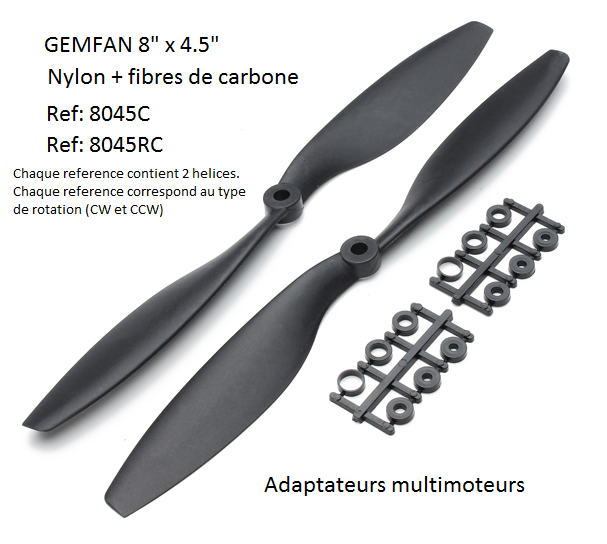

Les hélices, se sont 8" x 4,5" . 2 en sens horaire, 2 en sens anti-horaire avec un alésage de 5mm, en nylon chargé de carbonne.
Ci dessous les liens pointants directement sur le site du distributeur ou doc.. Attention aux surcouts à l'importation....
